جهاز تحديد المدى بالليزر المصغر 40mJ لتحديد الهدف

النطاق F المسافة / الهدف يشير إلى معلمات P

وضع التشغيل لتحديد المدى بالليزر وتعيين الهدف

جاهز للعمل على الفور

الحد الأقصى لمسافة المدى

≥ 6000 متر (الرؤية 10 كم، انعكاسية الهدف 0.2، حجم الهدف 2.3 م × 4.6 م)

الحد الأدنى لمسافة المدى

100م

دقة تحديد المدى

±2م

منطق النطاق

3 أهداف

مسافة تحديد الهدف بالليزر

≥ 4000 م

التردد المتراوح

1 ～ 20 هرتز

تردد تحديد الهدف

1 ～ 20 هرتز

معدل الدقة (أو معدل نجاح القياس)

98%

وقت المدى المستمر

5 دقائق (1 هرتز)/1 دقيقة (5 هرتز)/20 ثانية ( 20 هرتز )

وقت تحديد الهدف بالليزر المستمر

تعيين هدف الليزر ذو الدورة القصيرة:

مدة الإضاءة الواحدة لا تقل عن 18 ثانية، مع فاصل زمني لا يزيد عن 10 ثوان، والإضاءة المستمرة لمدة 8 دورات.

تعيين هدف الليزر طويل الدورة:

لا تقل مدة تحديد هدف الليزر الواحد عن 60 ثانية. وعند بدء تحديد هدف الليزر مرة أخرى، لا تزيد الفترة عن 60 ثانية، ويمكن تحديد هدف الليزر بشكل مستمر لمدة 4 دورات.

بعد تحديد هدف واحد طويل المدة أو قصير المدة، يجب ألا تزيد الفترة الزمنية لإعادة التشغيل عن 30 دقيقة.

الترميز

يتوافق مع متطلبات MIL-STD-810F؛ ويمتلك قدرات توسيع الترميز المحددة من قبل المستخدم.

نمط ترميز الليزر

مزود بإمكانية استقبال إشارة المزامنة الخارجية. أكواد تردد دقيقة (ثماني مجموعات من ترميزات الكود الدورية المخزنة مسبقًا)؛
أنماط الكود القابلة للتخصيص، وما إلى ذلك.

دقة الترميز

± 1 ميكروثانية

معلمات الليزر​

نوع الليزر

بلورة Nd:YAG المضخوخة بتقنية LD

طريقة التبريد

تبريد سلبي، لا يوجد تحكم في درجة الحرارة

الطول الموجي

1064 نانومتر ±3 نانومتر

طاقة النبضة الواحدة

≥ 40 مللي جول

تقلبات الطاقة

＜ 10% (الانحراف المعياري للطاقة / متوسط ​​قيمة الطاقة × 100%) - أقل من 10% (الانحراف المعياري للطاقة / متوسط ​​قيمة الطاقة × 100%)

معدل التكرار

0 ～ 20 هرتز قابل للتعديل - قابل للتعديل من 0 إلى 20 هرتز

عرض النبضة

≥ 15 نانوثانية± 5 نانوثانية

زاوية تباعد الشعاع

≤ 0.4 مراد [قابلة للتخصيص 0.3 مراد ～ 1 مراد]

عدم استقرار محور شعاع الليزر

≤0.05ملي راديان

وقت بدء تشغيل الليزر

1 0 ثانية

دورة سلامة الليزر

الصف الرابع

القدرة على التكيف البيئي

درجة حرارة التشغيل

-40 درجة مئوية ~ 60 درجة مئوية

درجة حرارة التخزين

-55 درجة مئوية ~ 70 درجة مئوية

معايير الاهتزاز والصدمات

يلبي متطلبات الاهتزاز والصدمات للمعدات المحمولة جواً كما هو محدد في MIL-STD-810F

المعايير الكهربائية

جهد مصدر الطاقة

20 ～ 28 فولت تيار مستمر (نموذجي 24 فولت)

إجمالي استهلاك الطاقة

استهلاك الطاقة في وضع الاستعداد: ≤ 10 وات

متوسط ​​استهلاك الطاقة: ≤ 50 وات

ذروة استهلاك الطاقة: ≤ 10 0 وات

واجهة الاتصال

RS422 (قياسي)

معدل الباود

115200بت/ثانية

المعاملات الميكانيكية

وزن

≤ 445 جرام

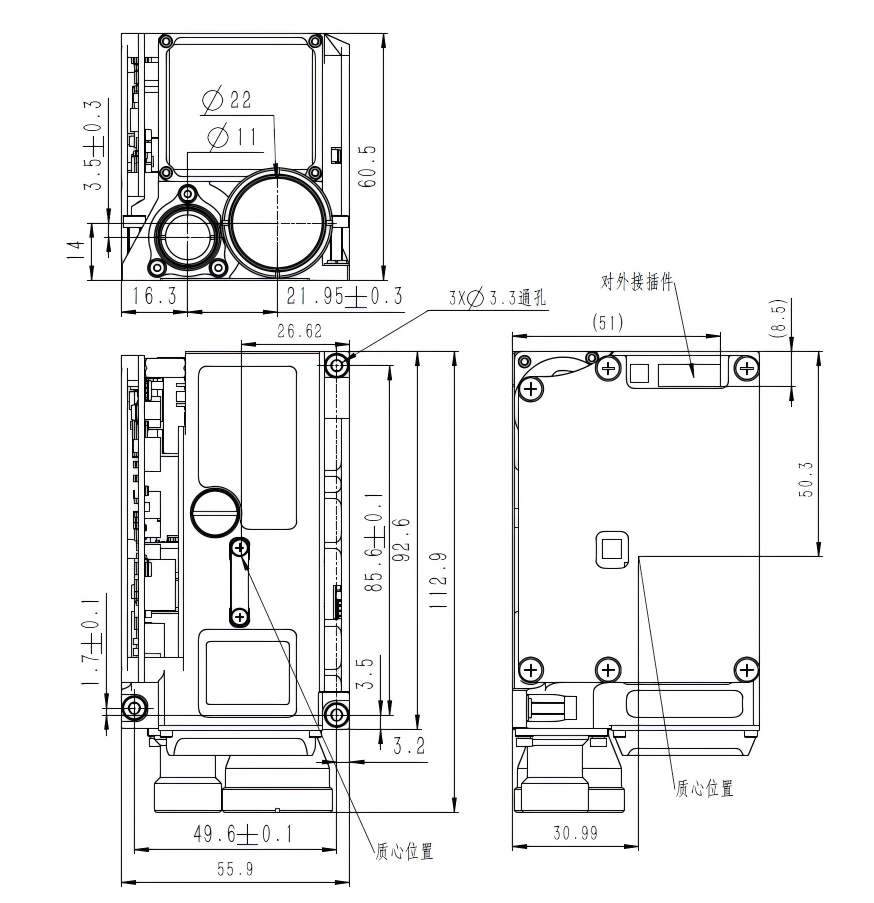

الأبعاد الكلية

≤11 6 مم×71 مم×53 مم

عدم التوازي بين قاعدة التركيب والمحور البصري

0.5 مراد
